В современном мире производства электронных устройств, бытовой техники и множества других изделий, пластиковые корпуса играют ключевую роль. Они обеспечивают защиту внутренних компонентов, придают продукту эстетичный вид и, что немаловажно, могут быть изготовлены с учетом индивидуальных требований заказчика. Более подробно об этой методике, ее преимуществах и особенностях можно узнать, посетив сайт Изготовление пластиковых корпусов на заказ литьем под давлением. Этот метод позволяет получить детали высокой точности и в больших объемах, что делает его идеальным решением для самых разных отраслей промышленности.
В этой статье мы подробно рассмотрим процесс изготовления пластиковых корпусов на заказ методом литья под давлением, начиная с этапа проектирования и заканчивая финальной обработкой готового изделия. Мы также обсудим выбор материалов, преимущества и недостатки данного метода, а также важные аспекты, которые необходимо учитывать при заказе производства корпусов.
Проектирование Пластикового Корпуса
Первый и, пожалуй, самый важный этап – это проектирование будущего корпуса. От того, насколько качественно и тщательно будет разработан проект, напрямую зависит успех всего производственного процесса. На этом этапе необходимо учитывать множество факторов, начиная от функциональности корпуса и заканчивая его внешним видом.
Проектирование начинается с определения требований к корпусу. Необходимо четко понимать, какие функции он должен выполнять, какие нагрузки выдерживать, в каких условиях эксплуатироваться. Важно также учитывать требования к эргономике, внешнему виду и удобству использования.
Этапы Проектирования
Процесс проектирования можно условно разделить на несколько этапов: разработка концепции, создание трехмерной модели, проведение анализа и оптимизации, подготовка конструкторской документации.
- Разработка концепции. На этом этапе определяются основные характеристики корпуса, его внешний вид и функциональность.
- Создание трехмерной модели. На основе концепции создается трехмерная модель корпуса с использованием специализированного программного обеспечения (CAD).
- Проведение анализа и оптимизации. Модель подвергается анализу с использованием программного обеспечения для моделирования (CAE). Это позволяет выявить возможные проблемы и недостатки конструкции, а также оптимизировать ее для достижения максимальной прочности и функциональности.
- Подготовка конструкторской документации. На основе трехмерной модели разрабатывается полный комплект конструкторской документации, включающий чертежи, спецификации и другие необходимые документы.
Важно отметить, что на этапе проектирования необходимо учитывать особенности технологии литья под давлением. Например, необходимо обеспечить достаточный уклон стенок корпуса для облегчения извлечения детали из пресс-формы, избегать острых углов и резких переходов толщины стенок, а также предусмотреть места для размещения литниковых каналов и выталкивателей.
Используемое Программное Обеспечение
Для проектирования пластиковых корпусов используются различные CAD/CAE системы, такие как SolidWorks, AutoCAD, CATIA, Siemens NX, Moldflow и другие. Выбор конкретного программного обеспечения зависит от сложности проекта, требований к точности и функциональности, а также от опыта и предпочтений проектировщика.
CAD системы позволяют создавать трехмерные модели корпусов с высокой точностью и детализацией. CAE системы используются для проведения анализа и оптимизации конструкции, а также для моделирования процесса литья под давлением. Это позволяет выявить возможные проблемы и недостатки конструкции на ранних этапах проектирования и избежать дорогостоящих ошибок в процессе производства.
Выбор Материала для Пластикового Корпуса
Выбор материала является одним из ключевых факторов, определяющих качество и долговечность пластикового корпуса. Необходимо учитывать условия эксплуатации корпуса, его функциональное назначение, требования к прочности, термостойкости, химической стойкости и другим параметрам.
Существует огромное количество различных пластиковых материалов, каждый из которых обладает своими уникальными свойствами и характеристиками. Важно правильно выбрать материал, который наилучшим образом соответствует требованиям конкретного проекта.
Основные Типы Пластиков
Наиболее распространенными типами пластиков, используемых для изготовления корпусов методом литья под давлением, являются:
- АБС-пластик (Акрилонитрилбутадиенстирол). Обладает хорошей ударопрочностью, термостойкостью и химической стойкостью. Легко поддается окрашиванию и формовке. Широко используется для изготовления корпусов бытовой техники, электроники и других изделий.
- Поликарбонат (ПК). Отличается высокой прочностью, прозрачностью и термостойкостью. Устойчив к воздействию ультрафиолетового излучения. Используется для изготовления корпусов оптических приборов, защитных экранов и других изделий, требующих высокой прочности и прозрачности.
- Полипропилен (ПП). Обладает хорошей химической стойкостью, низкой плотностью и низкой стоимостью. Легко поддается переработке. Используется для изготовления корпусов упаковки, контейнеров и других изделий.
- Полиэтилен (ПЭ). Отличается высокой химической стойкостью, эластичностью и низкой стоимостью. Используется для изготовления корпусов бутылок, пакетов и других изделий.
- Полиамид (ПА). Обладает высокой прочностью, термостойкостью и химической стойкостью. Устойчив к истиранию. Используется для изготовления корпусов деталей, работающих в условиях высоких нагрузок и температур.
При выборе материала необходимо учитывать его стоимость, доступность и возможность переработки. Также важно учитывать требования к внешнему виду корпуса, такие как цвет, текстура и глянцевость.
Факторы, Влияющие на Выбор Материала
При выборе материала для пластикового корпуса необходимо учитывать следующие факторы:
- Условия эксплуатации. Температура, влажность, воздействие химических веществ, ультрафиолетового излучения и других факторов.
- Функциональное назначение. Требования к прочности, жесткости, ударопрочности, термостойкости, химической стойкости и другим параметрам.
- Требования к внешнему виду. Цвет, текстура, глянцевость и другие параметры.
- Стоимость. Стоимость материала и его переработки.
- Доступность. Наличие материала на рынке.
- Возможность переработки. Возможность повторного использования материала после окончания срока службы изделия.
Правильный выбор материала позволит обеспечить высокое качество и долговечность пластикового корпуса, а также снизить затраты на его производство.
Процесс Литья Под Давлением

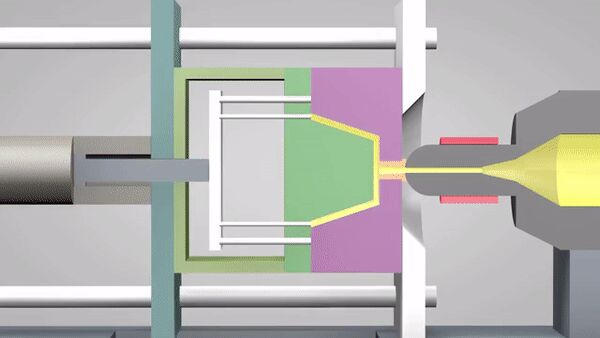

Литье под давлением – это технологический процесс, который позволяет изготавливать детали из пластика путем впрыска расплавленного материала в специальную форму (пресс-форму) под высоким давлением. Этот метод является одним из наиболее распространенных и эффективных способов производства пластиковых изделий, особенно при больших объемах.
Процесс литья под давлением состоит из нескольких основных этапов: подготовка материала, нагрев материала, впрыск материала в пресс-форму, охлаждение и затвердевание материала, извлечение готовой детали из пресс-формы.
Этапы Процесса
Рассмотрим каждый из этапов процесса литья под давлением более подробно:
- Подготовка материала. Пластиковый материал подготавливается к процессу литья. Это может включать в себя сушку материала для удаления влаги, смешивание с красителями или добавками для получения желаемого цвета и свойств, а также измельчение материала до необходимого размера.
- Нагрев материала. Пластиковый материал нагревается до температуры плавления в специальном устройстве – термопластавтомате (ТПА). ТПА представляет собой сложный механизм, который обеспечивает точный контроль температуры и давления расплавленного материала.
- Впрыск материала в пресс-форму. Расплавленный пластиковый материал впрыскивается в пресс-форму под высоким давлением. Пресс-форма представляет собой сложную конструкцию, состоящую из двух или более частей, которые образуют полость, соответствующую форме готовой детали.
- Охлаждение и затвердевание материала. Расплавленный пластиковый материал охлаждается и затвердевает в пресс-форме. Этот процесс может занимать от нескольких секунд до нескольких минут, в зависимости от размера и толщины стенки детали, а также от типа используемого пластика.
- Извлечение готовой детали из пресс-формы. После затвердевания пластикового материала готовая деталь извлекается из пресс-формы с помощью специальных механизмов – выталкивателей.
После извлечения детали из пресс-формы она может подвергаться дополнительной обработке, такой как обрезка литников, удаление облоя, шлифовка и окраска.
Оборудование для Литья Под Давлением
Основным оборудованием для литья под давлением является термопластавтомат (ТПА). ТПА состоит из следующих основных узлов:
- Узел впрыска. Отвечает за нагрев и впрыск пластикового материала в пресс-форму.
- Узел смыкания. Отвечает за смыкание и размыкание пресс-формы.
- Система управления. Обеспечивает контроль и управление всеми параметрами процесса литья под давлением, такими как температура, давление, скорость впрыска и время охлаждения.
- Пресс-форма. Представляет собой сложную конструкцию, состоящую из двух или более частей, которые образуют полость, соответствующую форме готовой детали.
Выбор ТПА зависит от размера и сложности изготавливаемых деталей, а также от объема производства. Важным параметром ТПА является усилие смыкания, которое должно быть достаточным для предотвращения раскрытия пресс-формы под давлением расплавленного пластика.
Преимущества и Недостатки Литья Под Давлением
Литье под давлением является одним из наиболее распространенных и эффективных способов производства пластиковых изделий. Однако, как и любой другой метод, он имеет свои преимущества и недостатки.
Преимущества литья под давлением:
- Высокая производительность. Литье под давлением позволяет изготавливать большое количество деталей за короткий промежуток времени.
- Высокая точность и качество. Литье под давлением позволяет изготавливать детали с высокой точностью размеров и сложной геометрией.
- Низкая стоимость при больших объемах производства. Стоимость изготовления одной детали снижается с увеличением объема производства.
- Возможность использования различных материалов. Литье под давлением позволяет использовать широкий спектр пластиковых материалов.
- Возможность изготовления деталей с тонкими стенками. Литье под давлением позволяет изготавливать детали с тонкими стенками и сложной внутренней структурой.
Недостатки литья под давлением:
- Высокая стоимость оснастки (пресс-формы). Изготовление пресс-формы является дорогостоящим процессом.
- Не подходит для малых объемов производства. Стоимость изготовления одной детали при малых объемах производства может быть высокой.
- Ограничения по размеру деталей. Размер изготавливаемых деталей ограничен размерами ТПА и стоимостью пресс-формы.
- Возможность образования дефектов. При нарушении технологического процесса могут образовываться дефекты, такие как усадка, коробление, пузыри и др.
Факторы, Влияющие на Стоимость Изготовления Корпуса
Стоимость изготовления пластикового корпуса на заказ методом литья под давлением зависит от множества факторов. Важно учитывать все эти факторы при планировании бюджета на производство корпуса.
Основными факторами, влияющими на стоимость изготовления корпуса, являются:
- Сложность конструкции корпуса. Чем сложнее конструкция корпуса, тем сложнее и дороже изготовление пресс-формы и сам процесс литья.
- Размер корпуса. Чем больше размер корпуса, тем больше требуется материала и времени на его изготовление.
- Тип используемого материала. Стоимость различных пластиковых материалов может значительно отличаться.
- Объем производства. Стоимость изготовления одной детали снижается с увеличением объема производства.
- Стоимость оснастки (пресс-формы). Изготовление пресс-формы является дорогостоящим процессом.
- Дополнительная обработка. Дополнительная обработка корпуса, такая как окраска, шлифовка, нанесение покрытий, увеличивает стоимость изготовления.
- Требования к качеству. Более высокие требования к качеству корпуса приводят к увеличению затрат на контроль качества и дополнительную обработку.
При заказе изготовления пластикового корпуса на заказ необходимо тщательно проанализировать все эти факторы и выбрать оптимальное решение, которое позволит получить качественный корпус по приемлемой цене.
Заключение
Изготовление пластиковых корпусов на заказ методом литья под давлением – это сложный и технологичный процесс, требующий высокой квалификации и опыта. Однако, при правильном подходе и грамотном выборе подрядчика, этот метод позволяет получить качественные и долговечные корпуса, которые соответствуют всем требованиям заказчика.
В данной статье мы рассмотрели основные этапы процесса изготовления пластиковых корпусов на заказ, а также обсудили важные аспекты, которые необходимо учитывать при заказе производства корпусов. Надеемся, что эта информация будет полезна для вас и поможет вам сделать правильный выбор при заказе пластиковых корпусов.
