В современном мире, где электроника проникает во все сферы нашей жизни, от бытовой техники до сложных промышленных систем, важность точного и надежного монтажа электронных компонентов невозможно переоценить. Паяльные работы – это основа сборки и ремонта множества устройств, и от качества пайки напрямую зависит их функциональность и долговечность. Именно поэтому профессионалы и энтузиасты всё чаще обращают внимание на специализированное оборудование, такое как паяльные станции с регулировкой температуры. Эти устройства представляют собой значительный шаг вперед по сравнению с традиционными паяльниками, предлагая более точный контроль над процессом пайки, что критически важно при работе с чувствительными компонентами. Особого внимания заслуживают современные решения, позволяющие тонко настраивать температурный режим, обеспечивая превосходные результаты и снижая риск повреждения. Изучение возможностей, предлагаемых такими платформами, как паяльная станция с регулировкой температуры, открывает новые горизонты для точного и эффективного решения задач в области электроники.
Основные принципы работы паяльных станций

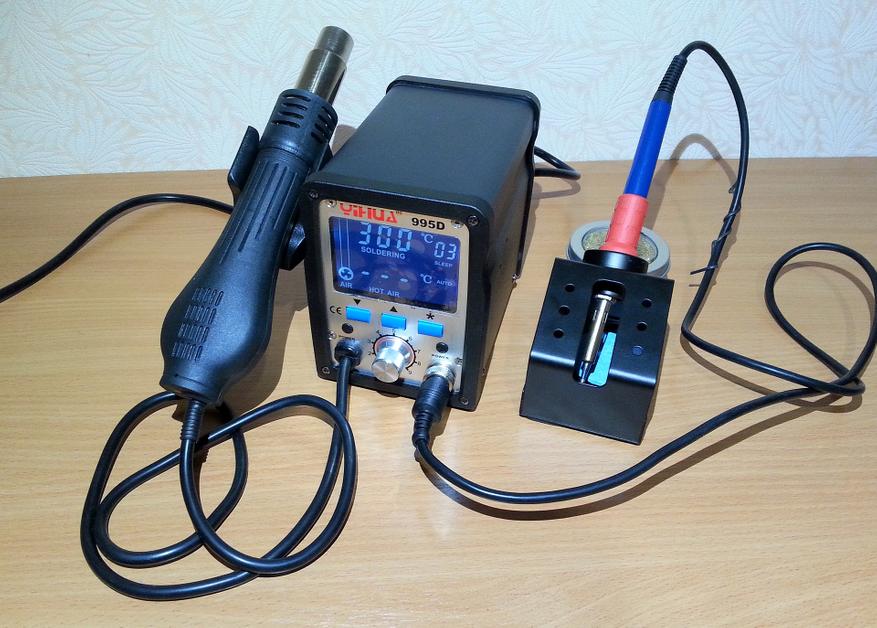

Паяльная станция – это комплексное устройство, разработанное для обеспечения максимально комфортных и эффективных условий для пайки. В отличие от простого паяльника, станция состоит из нескольких ключевых компонентов, которые работают в унисон для достижения оптимальных результатов.
Состав и назначение компонентов
Любая паяльная станция, даже самая базовая, состоит из следующих основных элементов:
- Блок управления (основной модуль): Сердце станции. Он содержит нагревательный элемент, систему регулировки температуры, электронику для поддержания заданного режима, а также интерфейс для пользователя (дисплей, кнопки управления). В более продвинутых моделях блок управления может включать дополнительные функции, такие как память режимов, самодиагностику, подключение к компьютеру.
- Паяльник (или термофен): Инструмент, который непосредственно контактирует с припоем и платой. Он оснащен нагревательным элементом (керамическим или спиральным) и системой сменных жал. Температура жала контролируется блоком управления.
- Подставка для паяльника: Важный элемент безопасности и удобства. Подставка не только обеспечивает безопасное место для горячего инструмента, но и часто оснащена губкой для очистки жала от остатков припоя и оксидов, а также жидкостью для смачивания губки.
- Дополнительные насадки и аксессуары: В зависимости от типа станции, могут быть в комплекте насадки для термофена (для различных типов компонентов), подставки для печатных плат, пинцеты, экстракторы и другие полезные инструменты, расширяющие функциональность станции.
Синергия этих компонентов позволяет создать контролируемую рабочую среду, минимизируя риск перегрева или недостаточного прогрева, что крайне важно для надежности электронных соединений.
Важность точного контроля температуры
Температура является ключевым фактором в процессе пайки. Слишком низкая температура приводит к образованию «холодных паек» — плохих соединений, которые могут стать причиной сбоев в работе устройства. Слишком высокая температура, напротив, способна повредить чувствительные электронные компоненты, расплавить изоляцию проводов или даже повредить дорожки на печатной плате.
- Точность: Современные паяльные станции с электронным контролем температуры позволяют поддерживать заданное значение с высокой точностью (часто до ±1°C). Это устраняет скачки температуры, характерные для простых паяльников с терморегуляцией по биметаллическому элементу.
- Стабильность: Удержание температуры на постоянном уровне на протяжении всего времени пайки является критически важным, особенно при работе с массивными компонентами или платами, которые требуют больше времени для нагрева.
- Адаптивность: Возможность точной настройки температуры позволяет адаптировать процесс под конкретные типы припоев (бессвинцовые требуют более высоких температур), компоненты (SMD-элементы, чувствительные к нагреву) и материалы.
Таким образом, паяльная станция с регулировкой температуры — это не просто модный аксессуар, а необходимый инструмент для достижения высокого качества паяных соединений и продления срока службы электронных устройств.
Типы паяльных станций с контролем температуры
Рынок предлагает широкий спектр паяльных станций, различающихся по типу, функциональности и назначению. Понимание этих различий поможет выбрать устройство, оптимально соответствующее вашим задачам.
Инфракрасные паяльные станции
Инфракрасные станции используют инфракрасное излучение для нагрева. Они обычно состоят из верхнего и нижнего инфракрасных излучателей, которые позволяют равномерно прогревать печатную плату целиком. Это идеальное решение для монтажа и демонтажа BGA-компонентов (Ball Grid Array), где требуется равномерный и контролируемый нагрев всей области установки компонента.
- Принцип работы: Инфракрасное излучение проникает в материал, нагревая его изнутри. Это обеспечивает более равномерный прогрев, чем конвекционные или контактные методы.
- Преимущества:
- Равномерный нагрев большой площади.
- Идеальны для BGA-компонентов.
- Снижается риск теплового шока для компонентов.
- Недостатки:
- Высокая стоимость.
- Требуют тщательного контроля, чтобы избежать перегрева.
- Могут быть не самыми эффективными для мелкосерийного монтажа единичных компонентов.
Инфракрасные станции чаще всего используются в профессиональных ремонтных мастерских и на производстве.
Термовоздушные паяльные станции
Эти станции используют поток горячего воздуха для нагрева места пайки. Они являются универсальными, так как могут использоваться как для монтажа, так и для демонтажа широкого спектра компонентов, включая SMD и BGA, а также для работы с термоусадочными трубками и другими задачами, требующими направленного нагрева.
- Принцип работы: Нагревательный элемент (обычно спиральный или керамический) расположен внутри корпуса фена, а вентилятор создает поток горячего воздуха, который направляется через сменную насадку на паяемое место.
- Преимущества:
- Высокая универсальность.
- Возможность точной настройки температуры и потока воздуха.
- Быстрый нагрев.
- Эффективны для демонтажа компонентов.
- Недостатки:
- Риск сдувания мелких компонентов при высоких скоростях потока воздуха.
- Необходимость использования различных насадок для разных типов работ.
- Некоторые модели могут быть шумными.
Термовоздушные станции являются одним из наиболее распространенных типов паяльных станций для профессионального использования.
Контактные паяльные станции
Это, пожалуй, самый распространенный тип паяльных станций. Как следует из названия, нагрев происходит непосредственно через жало паяльника, которое контактирует с местом пайки. Они идеально подходят для большинства задач, связанных с пайкой выводов компонентов, проводов, а также для монтажа большинства SMD-компонентов (с соответствующими типами жал).
- Принцип работы: Нагревательный элемент, расположенный в паяльнике, передает тепло жалу, которое, в свою очередь, нагревает место пайки. Блок управления поддерживает заданную температуру жала.
- Преимущества:
- Хорошая точность и стабильность температуры.
- Широкий выбор жал для различных задач.
- Относительная доступность и разнообразие моделей.
- Хорошо подходят для точечной пайки.
- Недостатки:
- Не предназначены для массового нагрева больших площадей (как ИК-станции).
- Риск термического удара для компонентов, если жало слишком горячее или время контакта слишком долгое.
- Необходимость регулярной очистки и замены жал.
Эти станции охватывают широкий спектр задач, от бытового ремонта до профессиональной сборки электроники.
Ключевые параметры при выборе паяльной станции
При выборе паяльной станции важно учитывать ряд технических характеристик, которые напрямую влияют на ее производительность, удобство использования и пригодность для конкретных задач.
Мощность и диапазон температур
Мощность паяльной станции определяет скорость ее нагрева и способность поддерживать температуру при контакте с холодными объектами. Чем выше мощность, тем быстрее станция выходит на рабочий режим и тем увереннее она справляется с пайкой массивных деталей или одновременным нагревом нескольких точек.
- Мощность: Обычно варьируется от 40 Вт для простых моделей до 100-150 Вт и более для мощных профессиональных станций. Для большинства любительских и полупрофессиональных задач достаточно станции мощностью 50-75 Вт.
- Диапазон температур: Должен быть достаточным для работы с различными типами припоев. Для стандартных оловянно-свинцовых припоев достаточно диапазона до 400°C, но для бессвинцовых припоев может потребоваться до 450°C и выше.
Обращайте внимание на то, как быстро станция набирает температуру и как стабильно она ее держит под нагрузкой.
Тип нагревательного элемента и система регулировки
Тип нагревательного элемента влияет на скорость нагрева, точность поддержания температуры и долговечность. Система регулировки определяет, насколько точно и удобно будет устанавливаться и контролироваться температура.
- Нагревательные элементы:
- Керамические: Наиболее распространенный и предпочтительный вариант. Обеспечивают быстрый нагрев, хорошую теплоотдачу и долговечность.
- Спиральные (нихромовые): Часто используются в более дешевых моделях. Нагреваются медленнее, менее точны в поддержании температуры и менее долговечны.
- Системы регулировки:
- Аналоговая (потенциометр): Простая, но менее точная. Требует калибровки и не обеспечивает высокую стабильность.
- Цифровая (микропроцессорная): Обеспечивает высокую точность, стабильность, часто имеет дополнительные функции (память, калибровка), отображение температуры на дисплее.
Цифровая система регулировки с керамическим нагревательным элементом является золотым стандартом для большинства современных паяльных станций.
Эргономика и безопасность
Удобство использования и безопасность – не менее важные аспекты, особенно при длительной работе.
- Эргономика паяльника: Легкий вес, удобная рукоятка, гибкий и мягкий провод – все это снижает утомляемость рук.
- Подставка: Должна быть устойчивой, надежно фиксировать паяльник, иметь место для очистки жала (губка, металлическая стружка) и, желательно, функцию отключения паяльника при помещении его в подставку (спящий режим).
- Системы безопасности: Антистатическая защита (ESD-safe) критически важна для защиты чувствительных электронных компонентов от статического разряда. Автоматическое отключение при длительном простое также является полезной функцией.
- Сменные жала: Возможность легко и быстро менять жала, а также широкий выбор форм и размеров жал для различных задач, значительно расширяют возможности станции.
Не экономьте на безопасности – это может стоить вам поврежденных компонентов или даже привести к травме.
Применение паяльных станций с контролем температуры
Паяльные станции успешно применяются в самых разнообразных областях, от хобби до профессиональной деятельности, благодаря своей универсальности и точности.
Ремонт электроники и бытовой техники
Это, пожалуй, самая широкая область применения. Паяльные станции незаменимы при ремонте:
- Мобильных телефонов и планшетов: Замена компонентов на материнских платах, ремонт разъемов, экранов.
- Компьютерной техники: Ремонт видеокарт, материнских плат, замена конденсаторов, микросхем.
- Аудио- и видеотехники: Ремонт усилителей, ресиверов, телевизоров.
- Бытовой техники: Ремонт стиральных машин, микроволновых печей, кофемашин.
- Автомобильной электроники: Ремонт приборных панелей, блоков управления.
Точный контроль температуры позволяет безопасно работать даже с самыми мелкими и чувствительными SMD-компонентами, которые используются в современной технике.
Производство и прототипирование электронных устройств
На этапе разработки и мелкосерийного производства паяльные станции с контролем температуры позволяют быстро и качественно создавать прототипы, отлаживать схемотехнику и изготавливать печатные платы.
- Монтаж SMD-компонентов: Установка резисторов, конденсаторов, транзисторов, микросхем на печатную плату.
- Демонтаж компонентов: Аккуратное снятие старых или поврежденных элементов для их замены.
- Прошивка и настройка: Припаивание программаторов, разъемов для отладки.
- Создание макетов: Быстрая сборка рабочих прототипов для тестирования.
Термовоздушные станции особенно эффективны для монтажа и демонтажа BGA-микросхем, которые широко используются в современной электронике.
Хобби и DIY-проекты
Любители электроники, радиолюбители и энтузиасты DIY-проектов также активно используют паяльные станции.
- Сборка радиолюбительских наборов: Пайка компонентов на универсальные или специализированные платы.
- Создание авторских устройств: От светодиодных инсталляций до роботизированных систем.
- Модификация и апгрейд: Улучшение существующей техники, замена компонентов на более производительные.
- Создание авторских украшений и поделок: Некоторые виды рукоделия также требуют пайки.
Начальный уровень владения паяльной станцией может потребовать некоторого обучения, но результат в виде качественных и надежных соединений стоит затраченных усилий.
Советы по уходу и эксплуатации
Чтобы ваша паяльная станция служила долго и надежно, важно соблюдать правила ухода и эксплуатации.
Правильное использование и обслуживание
Регулярный уход за паяльной станцией обеспечивает ее долгую и бесперебойную работу.
- Очистка жала: Жало паяльника – это расходный материал, требующий постоянного ухода. Его необходимо регулярно очищать от остатков припоя и оксидов. Лучше всего использовать специальную металлическую стружку или влажную губку (но не мокрую, чтобы избежать резкого охлаждения жала).
- Лужение жала: После очистки жало следует покрыть тонким слоем свежего припоя. Это защищает его от окисления и улучшает теплопередачу.
- Своевременная замена жал: Со временем жало изнашивается, покрывается нагаром, который уже не удаляется. При первых признаках износа (изменение формы, черный налет, плохая теплоотдача) жало следует заменить.
- Чистка фена: При использовании термовоздушной станции регулярно очищайте фильтры (если они есть) и вентиляционные отверстия от пыли и остатков флюса.
- Калибровка: Если ваша станция поддерживает калибровку, рекомендуется проводить ее периодически, чтобы поддерживать максимальную точность температуры.
Следуя этим простым правилам, вы сможете значительно продлить срок службы своего инструмента.
Меры предосторожности
Работа с горячими инструментами и электричеством требует соблюдения мер безопасности.
- Используйте подставку: Никогда не оставляйте горячий паяльник без присмотра или на непроверенной поверхности.
- AOИ: Не прикасайтесь к горячему жалу или нагревательным элементам.
- Вентиляция: Пайка выделяет пары припоя и флюса, которые могут быть вредны для здоровья. Обеспечьте хорошую вентиляцию рабочего места или используйте вытяжной вентилятор.
- Защита от статического электричества: При работе с чувствительными электронными компонентами используйте антистатический браслет и коврик.
- Правильное питание: Подключайте станцию только к сети с соответствующим напряжением и имеющую заземление.
Безопасность – прежде всего. Не пренебрегайте правилами, чтобы избежать неприятных последствий.
Заключение
Паяльная станция с контролем температуры – это неотъемлемый инструмент современного специалиста по ремонту и производству электроники, а также ценный помощник для любого энтузиаста. Она обеспечивает точность, стабильность и безопасность паяльных работ, что напрямую влияет на качество и долговечность создаваемых или ремонтируемых устройств. Понимание принципов работы, типов станций, ключевых параметров выбора и правил эксплуатации позволит вам сделать осознанный выбор и максимально эффективно использовать этот универсальный инструмент. Инвестиции в качественную паяльную станцию окупаются не только снижением риска повреждения компонентов, но и повышением общего уровня вашей работы.
